Et bien pour ma part, je suis pas mal sur le DIY pour tout sauf pour le cinéma maison qui lui serait trop demandant du côté DSP, HDMI et etc...

Je possédait jadis un ampli de Simaudio W5.3 qui sonnait très bien mais puisque je fabrique mes propres composantes, j'ai vendu la bête et construit mes composantes que voici!

Pour les HP, je me suis arrêté sur Les Statements de Jim Holtz. Un HP très dynamique avec une image très précise et détaillé. Un basse solide bien contrôlé. Ce modèle utilise deux Dayton RS-228-8 pour les basses, deux Tang Band W4-1337SA pour les médiums ainsi qu'un Fountek NeoCd3.0 pour les hautes. Ce tweeter à ruban est très détaillé sans toutefois être aggressif, par contre étant un ruban, il est très directionnel et le "sweet spot" sera bien centré sans toutefois trop déroger de ce centre... C'est un inconvénient...

Info sur les HP
Jim Holtz Statements

Ceci est une vieille image... Ils sont maintenant complètement terminé... Je vais la mettre à jour...
Image IPB


Mon ampli est un AMB β24. Un ampli balancé et antièrement différentiel de 170W sur 8ohms ou 310W sur 4ohms. Un ampli très détaillé et tout-à-fait silencieux. Il est aussi très transparent. C'est d'ailleur celui que j'ai apporté à la journée DIY 2012

Info sur l'ampli
AMB β24
Danbret Blog

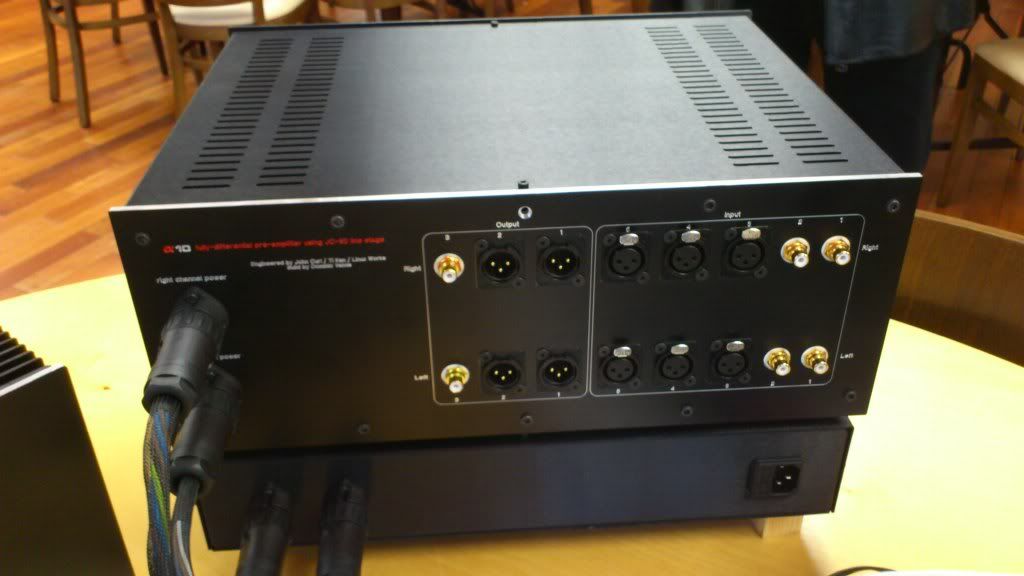

Le dessus était à l'envers... photo de la journée DIY 2012. Il manque les poignées en avant...
Image IPB

Le coeur de la bête!
Image IPB

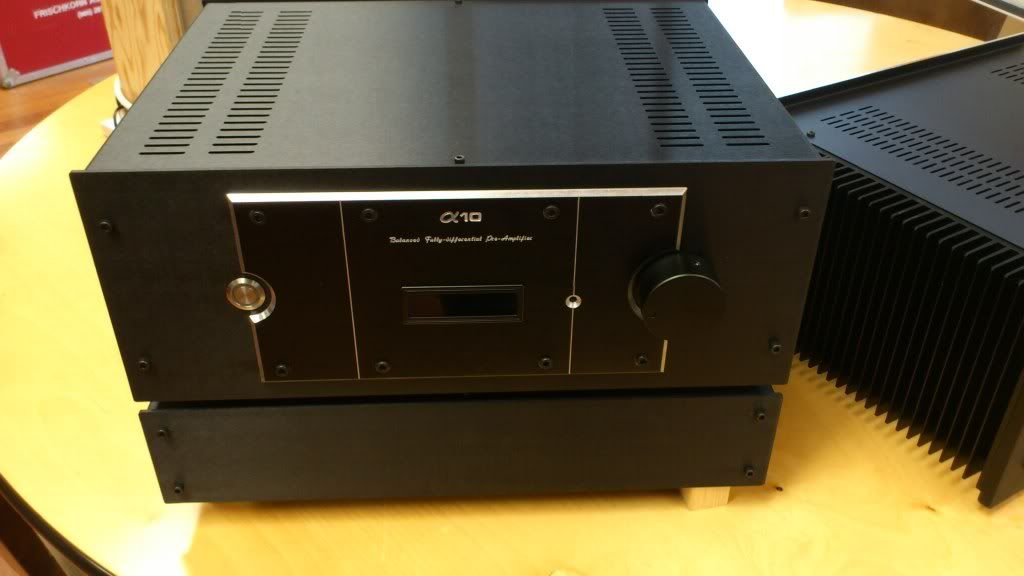

Pour mon pré-ampli, j'ai opté pour un clone du fameux JC-80 de John Curl (balancé et symmétrique) avec un atténuateur R2R (échelle de résistance) de AMB (Delta 1 et Delta 2). Les alimentations sont des Borbely Super Shunt. Encore la, extrêmement silencieux. Je travaille encore dessus puisque je voulais changer le gain et la bande passante de l'ampli.

Info sur le contrôle de volume et le sélecteur de sources
Contrôle de volume Delta 1
Sélecteur de sources Delta 2
Module de contrôle et afficheur LCDuino-1

Image IPB

Image IPB


Pour mon DAC, j'utilise un Buffalo II (BII ES9018) de Twisted Pear Audio. Cependant, mon stage I/V est un SRPP utilisant des 12AX7 de TJ Full Music. Les résistances I/V sont probablement ce qui se fait de mieux, les TX-2575 foil et mes caps de sorties sont des Mundorf Silver/Gold/Oil. J'utilise un serveur de musique JRiver avec un carte USB à I2S XMOS et des alimentation séparés. Je n'ai pas mesuré encore mais ce genre de configs donne généralement un jitter extrêmement bas, voir presque nul.

Cette partie n'est pas encore complété et est en constante évolution, donc encore sur du bon MDF... :D

J'ajouterai des photos bientôt!

Je suis très satisfait jusqu'à présent mais mon coeur de DIY me porte déjà à réaliser 4 autres amplis, un préampli, un autre DAC et une nouvelle paire de HP! Si je ne meurt pas avant!!! :D

Merci
Do
PREAMPs : α10 with JC-80 clone | DCB1 Buffer | X-10 | AMPs: β24 | Aleph 5 | ChipAmp LM3886-4780 | Hiraga | ML-2 | Fetzilla
DACs : TPA Buffalo II in Dual Mono + TP Legato 3.1 I/V | Tube-I-Zator I/V | TPA OPUS + IVY III
| NTD1
Speakers : Jim Holtz Statements | Tubasson Mark 2 <-- en cours de route | Oméga 2
